लैन ट्रांसफार्मर का चयन करते समय कौन सी विशिष्टताएँ मायने रखती हैं?

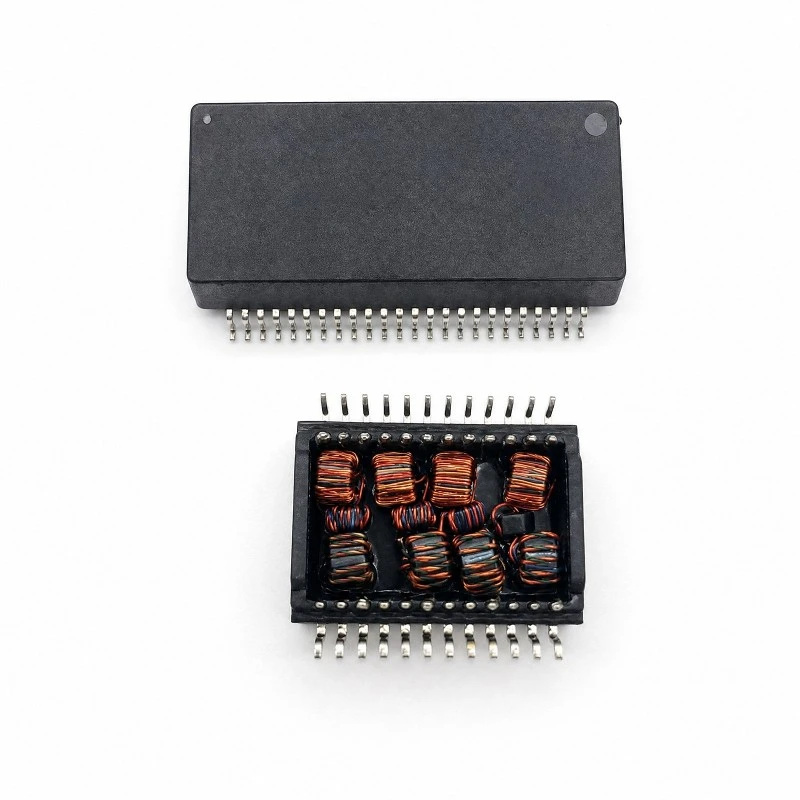

सही का चयनलैन ट्रांसफार्मरविश्वसनीय ईथरनेट संचार के लिए आवश्यक है। चाहे आप नेटवर्क स्विच, राउटर, औद्योगिक ईथरनेट डिवाइस, आईपी कैमरा, या पीओई सिस्टम डिजाइन कर रहे हों, ट्रांसफार्मर को ईथरनेट पीएचवाई और समग्र एप्लिकेशन की आवश्यकताओं से मेल खाना चाहिए।

तो, LAN ट्रांसफार्मर का चयन करते समय आपको किन विशिष्टताओं पर विचार करना चाहिए?



1. ईथरनेट स्पीड और मानक

अपने एप्लिकेशन के लिए आवश्यक ईथरनेट मानक की पहचान करके प्रारंभ करें, जैसे:

• 10/100बेस-टी
• 1000BASE-T (गीगाबिट ईथरनेट)
• 2.5GBASE-टी
• 5GBASE-टी
• 10GBASE-टी

10/100BASE-T के लिए डिज़ाइन किया गया LAN ट्रांसफॉर्मर स्वचालित रूप से गीगाबिट या उच्चतर स्पीड ईथरनेट के लिए उपयोग नहीं किया जाना चाहिए। हमेशा अपनी PHY डेटाशीट के साथ अनुकूलता की पुष्टि करें।

2. घुमाव अनुपात

घुमाव अनुपात PHY और ईथरनेट केबल के बीच सिग्नल ट्रांसमिशन और प्रतिबाधा मिलान को प्रभावित करता है।

सही अनुपात ईथरनेट PHY और उसके संदर्भ डिज़ाइन पर निर्भर करता है। अनुपयुक्त मोड़ अनुपात का उपयोग करने से सिग्नल हानि, प्रतिबाधा बेमेल या संचार समस्याएं हो सकती हैं।



3. ओपन सर्किट इंडक्शन (ओसीएल)

ओपन -सर्किट इंडक्शन, या ओसीएल, ईथरनेट मैग्नेटिक्स के लिए एक महत्वपूर्ण विनिर्देश है। यह निम्न आवृत्ति सिग्नल प्रदर्शन को प्रभावित करता है और इसे लागू ईथरनेट मानक की आवश्यकताओं को पूरा करना चाहिए।

LAN ट्रांसफार्मर की तुलना करते समय, जाँच करेंन्यूनतम ओसीएल मूल्य और परीक्षण शर्तें, केवल विशिष्ट मूल्य को देखने के बजाय।



4. निवेशन हानि और वापसी हानि

निविष्ट वस्तु का नुकसानइंगित करता है कि ट्रांसफार्मर से गुजरते समय कितना सिग्नल खो गया है। कम हानि आम तौर पर बेहतर सिग्नल ट्रांसमिशन प्रदान करती है।

वापसी हानिप्रतिबाधा बेमेल के कारण सिग्नल प्रतिबिंब को मापता है। गीगाबिट और उच्च गति वाले ईथरनेट अनुप्रयोगों के लिए अच्छा रिटर्न {{1}हानि प्रदर्शन विशेष रूप से महत्वपूर्ण है।

दोनों मापदंडों का मूल्यांकन प्रासंगिक आवृत्ति रेंज में किया जाना चाहिए।



5. अलगाव वोल्टेज

विद्युत अलगाव ईथरनेट ट्रांसफार्मर के प्राथमिक कार्यों में से एक है।

ट्रांसफार्मर की जाँच करें:

• अलगाव वोल्टेज
• ढांकता हुआ ताकत
• इन्सुलेशन प्रतिरोध

आवश्यक अलगाव स्तर अनुप्रयोग और लागू सुरक्षा आवश्यकताओं पर निर्भर करता है।



6. डीसीआर और पीओई संगतता

डीसी प्रतिरोध (डीसीआर)ट्रांसफार्मर वाइंडिंग्स के प्रतिरोध का प्रतिनिधित्व करता है। कम DCR बिजली हानि और गर्मी को कम करने में मदद कर सकता है।

PoE अनुप्रयोगों के लिए, यह भी सत्यापित करें:

• डीसी वर्तमान क्षमता
• ऊष्मीय प्रदर्शन
• अलगाव की आवश्यकताएँ
• आवश्यक PoE मानक के साथ संगतता

एक मानक LAN ट्रांसफार्मर को स्वचालित रूप से PoE का समर्थन करने वाला नहीं माना जाना चाहिए।



7. सामान्य-मोड चोक प्रदर्शन

कुछ LAN ट्रांसफार्मर एक को एकीकृत करते हैंसामान्य -मोड चोक (सीएमसी)सामान्य {{0}मोड शोर को कम करने और ईएमआई/ईएमसी प्रदर्शन को बेहतर बनाने में मदद करने के लिए।

यदि आपके एप्लिकेशन में सख्त ईएमसी आवश्यकताएं हैं, तो सीएमसी विशेषताओं और ट्रांसफार्मर की सामान्य -मोड क्षीणन की जांच करें।



8. पैकेज, फ़ुटप्रिंट और पिनआउट

विद्युत अनुकूलता चयन प्रक्रिया का केवल एक हिस्सा है। ट्रांसफार्मर को आपके पीसीबी डिज़ाइन में भी फिट होना चाहिए।

जाँच करना:

• पैकेज आयाम
• पीसीबी पदचिह्न
• पिन कॉन्फ़िगरेशन
• घटक की ऊंचाई
• एसएमडी या थ्रू-छेद निर्माण

हमेशा पीसीबी लेआउट से पहले ट्रांसफार्मर पिनआउट की तुलना PHY संदर्भ डिज़ाइन से करें।



9. ऑपरेटिंग तापमान

औद्योगिक और बाहरी अनुप्रयोगों के लिए, ऑपरेटिंग तापमान विशेष रूप से महत्वपूर्ण है।

सुनिश्चित करें किलैन ट्रांसफार्मरअपेक्षित तापमान सीमा में अपने आवश्यक विद्युत प्रदर्शन को बनाए रख सकता है।

लैन ट्रांसफार्मर चयन चेकलिस्ट

विनिर्देश	मुख्य विचार
ईथरनेट मानक	10/100, 1000BASE-T, 2.5G, 5G, आदि।
घुमाव अनुपात	PHY का मिलान करें
ओसीएल	न्यूनतम मूल्य और परीक्षण शर्तों की जाँच करें
निविष्ट वस्तु का नुकसान	सिग्नल क्षीणन कम करें
वापसी हानि	अच्छा प्रतिबाधा मिलान सुनिश्चित करें
एकांत	सिस्टम सुरक्षा आवश्यकताओं को पूरा करें
डीसीआर	बिजली की हानि और गर्मी पर विचार करें
सीएमसी	ईएमआई/ईएमसी आवश्यकताओं का मूल्यांकन करें
पीओई	वर्तमान और PoE संगतता सत्यापित करें
पैकेट	पीसीबी स्थान और पदचिह्न का मिलान करें
पिनआउट	PHY संदर्भ डिज़ाइन से मिलान करें
तापमान	आवेदन आवश्यकताओं को पूरा करें

अंतिम विचार

LAN ट्रांसफार्मर का चयन करने के लिए केवल ईथरनेट गति के मिलान से कहीं अधिक की आवश्यकता होती है। इंजीनियरों को विचार करना चाहिएटर्न अनुपात, ओसीएल, सम्मिलन हानि, वापसी हानि, अलगाव वोल्टेज, डीसीआर, सीएमसी प्रदर्शन, पीओई संगतता, तापमान रेटिंग, पैकेज और पिनआउट.



सबसे अच्छा तरीका ईथरनेट PHY और संपूर्ण इंटरफ़ेस डिज़ाइन के साथ LAN ट्रांसफार्मर का मूल्यांकन करना है। ओईएम और उच्च मात्रा वाली परियोजनाओं के लिए, एक अनुभवी को चुनेंLAN ट्रांसफार्मर निर्माता या ईथरनेट मैग्नेटिक्स आपूर्तिकर्ताप्रदर्शन, गुणवत्ता, अनुकूलन और दीर्घकालिक आपूर्ति स्थिरता सुनिश्चित करने में भी मदद मिल सकती है।

सही LAN ट्रांसफार्मर चुनने में सहायता चाहिए? अपने ईथरनेट एप्लिकेशन और आवश्यकताओं पर चर्चा करने के लिए हमारी तकनीकी टीम से संपर्क करें।
