फ्लक्स कपलिंग बनाम ट्रांसफार्मर कपलिंग: अंतर, अनुप्रयोग और डिज़ाइन संबंधी विचार

त्वरित जवाब:फ्लक्स युग्मन और पारंपरिक ट्रांसफार्मर युग्मन दोनों चुंबकीय क्षेत्र के माध्यम से ऊर्जा स्थानांतरित करते हैं। मुख्य अंतर यह है कि चुंबकीय प्रवाह पथ को कैसे नियंत्रित किया जाता है। पारंपरिक ट्रांसफार्मर युग्मन मजबूत युग्मन, कम रिसाव अधिष्ठापन और कुशल एसी पावर ट्रांसफर प्राप्त करने के लिए एक साझा चुंबकीय कोर का उपयोग करता है। फ्लक्स कपलिंग एक व्यापक चुंबकीय डिजाइन दृष्टिकोण है जो इंजीनियरों को समतल संरचनाओं, वायु अंतराल, अलग कोर या विशेष चुंबकीय व्यवस्था के माध्यम से फ्लक्स पथ को नियंत्रित करने की अनुमति देता है। सही विकल्प ऑपरेटिंग आवृत्ति, पावर स्तर, अलगाव, भौतिक आकार, रिसाव अधिष्ठापन और नियंत्रित चुंबकीय युग्मन की आवश्यकता है या नहीं पर निर्भर करता है।

चाबी छीनना

पारंपरिक ट्रांसफार्मर युग्मन एक साझा बंद कोर का उपयोग करता है, जो आमतौर पर 0.95–0.99 का युग्मन गुणांक (k) प्राप्त करता है।

फ्लक्स युग्मन एक व्यापक अवधारणा है। यह चुंबकीय युग्मन को नियंत्रित करने के लिए प्लेनर वाइंडिंग, एयर गैप, अलग कोर या सुपरकंडक्टिंग तत्वों का उपयोग कर सकता है।

उच्च युग्मन गुणांक हमेशा बेहतर नहीं होता है। वायरलेस पावर ट्रांसफर, आरएफ मिलान, और फॉल्ट -करंट लिमिटिंग जानबूझकर कम या नियंत्रित कपलिंग का उपयोग कर सकती है।

पारंपरिक ट्रांसफार्मर ट्रांसफार्मर क्रिया के माध्यम से स्थिर स्थिति डीसी को स्थानांतरित नहीं करते हैं। डीसी पूर्वाग्रह अभी भी कोर को संतृप्त कर सकता है और इसे प्रबंधित किया जाना चाहिए।

समतल ट्रांसफार्मर, वायरलेस पावर ट्रांसफर, आरएफ सर्किट, और विशेष दोष {{0}वर्तमान {{1}सीमित ट्रांसफार्मर सामान्य प्रवाह {{2}युग्मन अनुप्रयोग हैं।

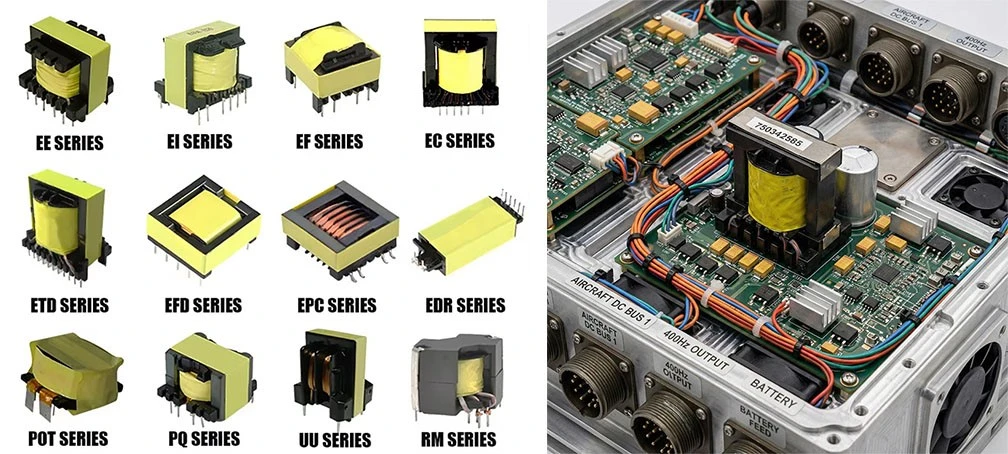

पारंपरिक ट्रांसफार्मर युग्मन क्या है?

पारंपरिक ट्रांसफार्मर युग्मन विद्युत और विद्युत प्रणालियों में चुंबकीय युग्मन का सबसे व्यापक रूप से उपयोग किया जाने वाला रूप है। यह आमतौर पर इसमें पाया जाता है:

बिजली ट्रांसफार्मर

वितरण ट्रांसफार्मर

ऑडियो ट्रांसफार्मर

औद्योगिक चुंबकीय घटक

बिजली रूपांतरण प्रणाली

एक पारंपरिक ट्रांसफार्मर में एक साझा चुंबकीय कोर पर रखी गई दो वाइंडिंग्स {{0}प्राथमिक और द्वितीयक - होती हैं। कोर आम तौर पर सिलिकॉन स्टील या फेराइट से बना होता है, जो चुंबकीय प्रवाह के लिए कम अनिच्छा पथ प्रदान करता है।

जब प्राथमिक वाइंडिंग के माध्यम से प्रत्यावर्ती धारा प्रवाहित होती है, तो यह कोर के अंदर एक बदलते चुंबकीय क्षेत्र का निर्माण करती है। यह बदलता चुंबकीय प्रवाह द्वितीयक वाइंडिंग से जुड़ता है और फैराडे के विद्युत चुम्बकीय प्रेरण के नियम के अनुसार वोल्टेज उत्पन्न करता है।

एक अच्छी तरह से डिज़ाइन किए गए ट्रांसफार्मर का लक्ष्य है:

उपयोगी चुंबकीय प्रवाह लिंकेज को अधिकतम करें

रिसाव प्रवाह को कम करें

रिसाव प्रेरण को कम करें

ऊर्जा स्थानांतरण दक्षता में सुधार करें

इसके परिणामस्वरूप प्राथमिक और द्वितीयक वाइंडिंग के बीच उच्च युग्मन गुणांक उत्पन्न होता है।

युग्मन गुणांक को समझना (k)

युग्मन गुणांक बताता है कि दो चुंबकीय घटक कितनी मजबूती से जुड़े हुए हैं। इसे इस प्रकार परिभाषित किया गया है:

k=ML1L2k=L1​L2​M​

कहाँ:

M= दो वाइंडिंग्स के बीच पारस्परिक प्रेरण

L₁= प्राथमिक स्वंय-प्रेरण

L₂= द्वितीयक स्वंय-प्रेरण

सैद्धांतिक सीमा है:

k = 1→ उत्तम चुंबकीय युग्मन

k = 0→ कोई चुंबकीय युग्मन नहीं

एक उच्च युग्मन गुणांक का आम तौर पर मतलब होता है कि एक वाइंडिंग के दूसरे वाइंडिंग के साथ लिंक द्वारा उत्पन्न अधिक चुंबकीय प्रवाह। हालाँकि, युग्मन गुणांक पर स्वतंत्र रूप से विचार नहीं किया जाना चाहिए। आदर्श मान आवृत्ति, टोपोलॉजी, अनुनाद और बिजली आवश्यकताओं सहित संपूर्ण विद्युत प्रणाली पर निर्भर करता है।



क्या एक पारंपरिक ट्रांसफार्मर डीसी को स्थानांतरित करता है?

नहीं, एक पारंपरिक ट्रांसफार्मर प्राथमिक पक्ष से द्वितीयक पक्ष तक स्थिर स्थिति डीसी को स्थानांतरित नहीं करता है। ट्रांसफार्मर बदलते चुंबकीय प्रवाह के माध्यम से संचालित होते हैं। एक निरंतर डीसी वोल्टेज ट्रांसफार्मर कार्रवाई के लिए आवश्यक बदलते चुंबकीय क्षेत्र का निर्माण नहीं करता है।

हालाँकि, डीसी पूर्वाग्रह ट्रांसफार्मर के प्रदर्शन को प्रभावित कर सकता है। वाइंडिंग में अत्यधिक डीसी करंट हो सकता है:

चुंबकीय कोर को संतृप्ति की ओर ले जाएं

चुम्बकत्व धारा बढ़ाएँ

घाटा बढ़ाओ

ज़्यादा गरम होने का कारण

कार्यकुशलता कम करें

यह उन अनुप्रयोगों में एक महत्वपूर्ण डिज़ाइन विचार है जहां डीसी घटक या असममित तरंग मौजूद हैं।

फ्लक्स युग्मन क्या है?

फ्लक्स युग्मन चुंबकीय ऊर्जा हस्तांतरण का वर्णन करने वाली एक व्यापक अवधारणा है जहां चुंबकीय प्रवाह पथ को जानबूझकर नियंत्रित किया जाता है। पारंपरिक ट्रांसफार्मर युग्मन के विपरीत, फ्लक्स - युग्मित डिज़ाइन हमेशा एक बंद चुंबकीय कोर को साझा करने वाली दो वाइंडिंग पर निर्भर नहीं होते हैं।

इंजीनियर चुंबकीय संबंध को इसके माध्यम से संशोधित कर सकते हैं:

घुमावदार ज्यामिति

कुंडल रिक्ति

वायु अंतराल

मूल व्यवस्था

तलीय संरचनाएँ

विशिष्ट चुंबकीय सामग्री

यह अतिरिक्त डिज़ाइन स्वतंत्रता फ्लक्स युग्मन को उन अनुप्रयोगों में उपयोगी बनाती है जहां पारंपरिक ट्रांसफार्मर संरचनाएं व्यावहारिक नहीं हो सकती हैं। सामान्य उदाहरणों में शामिल हैं:

समतल ट्रांसफार्मर

वायरलेस पावर ट्रांसफर सिस्टम

आरएफ चुंबकीय घटक

विशेषीकृत दोष{{0}वर्तमान-परिवर्तक को सीमित करना

समतल फ्लक्स-युग्मित ट्रांसफार्मर

समतल ट्रांसफार्मर मुद्रित सर्किट बोर्ड (पीसीबी), अर्धचालक सब्सट्रेट या एकीकृत चुंबकीय संरचनाओं पर निर्मित फ्लैट वाइंडिंग का उपयोग करते हैं। पारंपरिक तार घुमावदार विधियों के बजाय, समतलीय डिज़ाइन सटीक ज्यामितीय लेआउट के माध्यम से चुंबकीय युग्मन को नियंत्रित करते हैं।

महत्वपूर्ण डिज़ाइन मापदंडों में शामिल हैं:

प्राथमिक और द्वितीयक ओवरलैप क्षेत्र

घुमावदार दूरी

घुमावों की संख्या

चुंबकीय सामग्री चयन

रिसाव प्रेरण

परजीवी धारिता

ऊष्मीय प्रदर्शन

समतल ट्रांसफार्मर के फायदों में शामिल हैं:

संक्षिप्त आकार
प्लेनर चुंबकीय घटक बहुत कम प्रोफ़ाइल प्राप्त कर सकते हैं, जो उन्हें उपभोक्ता इलेक्ट्रॉनिक्स, ऑटोमोटिव इलेक्ट्रॉनिक्स, टेलीकॉम पावर सिस्टम और उच्च घनत्व पावर कन्वर्टर्स के लिए उपयुक्त बनाता है।

उच्च-आवृत्ति संचालन
उच्च आवृत्तियों पर, पारंपरिक ट्रांसफार्मर डिज़ाइनों में कोर सीमाओं, त्वचा प्रभाव, निकटता प्रभाव और परजीवी समाई के कारण बढ़े हुए नुकसान का अनुभव हो सकता है। समतल संरचनाएँ इंजीनियरों को इन प्रभावों को अधिक प्रभावी ढंग से अनुकूलित करने की अनुमति देती हैं।

विनिर्माण संगति
क्योंकि प्लेनर वाइंडिंग्स का उत्पादन पीसीबी या सेमीकंडक्टर निर्माण विधियों का उपयोग करके किया जाता है, वे बड़े पैमाने पर उत्पादन में उत्कृष्ट दोहराव प्रदान करते हैं।

वायरलेस पावर ट्रांसफर में फ्लक्स कपलिंग

वायरलेस पावर ट्रांसफर (डब्ल्यूपीटी) फ्लक्स कपलिंग के सबसे मान्यता प्राप्त अनुप्रयोगों में से एक है। पारंपरिक ट्रांसफार्मर के विपरीत, वायरलेस चार्जिंग सिस्टम में ट्रांसमीटर और रिसीवर के बीच एक साझा चुंबकीय कोर नहीं होता है। इसके बजाय, ऊर्जा को अलग-अलग कुंडलियों के बीच चुंबकीय क्षेत्रों के माध्यम से स्थानांतरित किया जाता है।

युग्मन शक्ति इस पर निर्भर करती है:

कुंडल दूरी

कुंडल संरेखण

कुंडल का आकार

संचालन आवृत्ति

चुंबकीय परिरक्षण

सिस्टम ज्यामिति

क्योंकि युग्मन गुणांक आमतौर पर पारंपरिक ट्रांसफार्मर की तुलना में कम होता है, वायरलेस पावर सिस्टम आमतौर पर अनुनाद क्षतिपूर्ति नेटवर्क का उपयोग करते हैं। ये नेटवर्क लीकेज इंडक्शन के कारण होने वाले प्रतिक्रियाशील नुकसान की भरपाई करके दक्षता में सुधार करने में मदद करते हैं।

विशिष्ट अनुप्रयोगों में शामिल हैं:

स्मार्टफ़ोन वायरलेस चार्जिंग

इलेक्ट्रिक वाहन वायरलेस चार्जिंग

औद्योगिक वायरलेस पावर सिस्टम

ईवी वायरलेस चार्जिंग सिस्टम आमतौर पर आसपास संचालित होते हैंk = 0.2–0.3, हालांकि वास्तविक मान कुंडल ज्यामिति और संरेखण के साथ भिन्न होते हैं।

फ्लक्स स्थानांतरण-प्रकार के ट्रांसफार्मर

फ्लक्स युग्मन का एक अन्य विशिष्ट अनुप्रयोग फ्लक्स {{0} ट्रांसफर - प्रकार के ट्रांसफार्मर हैं। ये सिस्टम सुपरकंडक्टिंग तत्वों के माध्यम से जुड़े अलग चुंबकीय कोर का उपयोग करते हैं।

अनुसंधान प्रोटोटाइप ने स्वतंत्र कोर के बीच चुंबकीय युग्मन को नियंत्रित करने के लिए YBCO लूप जैसी सुपरकंडक्टिंग सामग्रियों की जांच की है।

सामान्य ऑपरेशन के दौरान:

चुंबकीय प्रवाह को कोर के बीच स्थानांतरित किया जाता है

सिस्टम एक ट्रांसफार्मर के समान व्यवहार करता है

गलती की स्थिति के दौरान:

अतिचालक तत्व अवस्था बदलता है

चुंबकीय युग्मन कम हो जाता है

फॉल्ट करंट को सीमित किया जा सकता है

यह तकनीक अत्यधिक विशिष्ट है और इसका उद्देश्य सामान्य अनुप्रयोगों में पारंपरिक ट्रांसफार्मर को प्रतिस्थापित करना नहीं है।

फ्लक्स युग्मन बनाम पारंपरिक ट्रांसफार्मर युग्मन: तुलना तालिका

विशेषता	पारंपरिक ट्रांसफार्मर युग्मन	फ्लक्स युग्मन / विशिष्ट चुंबकीय युग्मन
चुंबकीय पथ	आमतौर पर एक साझा बंद चुंबकीय कोर	साझा कोर, अलग कोर, वायु अंतराल, या समतल संरचनाएँ
युग्मन गुणांक (के)	आम तौर पर उच्च, अक्सर 0.95–0.99	ज्यामिति के आधार पर निम्न से उच्च तक हो सकता है
रिसाव प्रेरण	आमतौर पर न्यूनतम किया गया	कम किया जा सकता है या जानबूझकर बढ़ाया जा सकता है
शारीरिक अलगाव	आमतौर पर सीमित; वाइंडिंग्स एक कोर साझा करते हैं	भौतिक रूप से अलग की गई वाइंडिंग या कॉइल को सहारा दे सकता है
विद्युत पृथक्करण	प्राथमिक और माध्यमिक के बीच अंतर्निहित	वास्तुकला के आधार पर भी संभव है
डीसी व्यवहार	कोई स्थिर-स्टेट डीसी स्थानांतरण नहीं; डीसी पूर्वाग्रह कोर को संतृप्त कर सकता है	कोई स्थिर-स्टेट डीसी स्थानांतरण नहीं; टोपोलॉजी को डीसी पूर्वाग्रह या अलगाव के लिए अनुकूलित किया जा सकता है
उच्च-आवृत्ति एकीकरण	मूल सामग्री और परजीवी सीमित हो सकते हैं	समतलीय संरचनाएँ लाभप्रद हो सकती हैं
वायरलेस पावर ट्रांसफर	पारंपरिक साझा -कोर ट्रांसफार्मर पर लागू नहीं है	सामान्य अनुप्रयोग
आरएफ अनुप्रयोग	पारंपरिक चुंबकीय युग्मन का उपयोग किया जा सकता है	तलीय और एकीकृत चुंबकीय युग्मन आम हैं
दोष-वर्तमान सीमित	मानक ट्रांसफार्मर स्वाभाविक रूप से यह प्रदान नहीं करते हैं	विशिष्ट सुपरकंडक्टिंग डिज़ाइन इसे शामिल कर सकते हैं
विशिष्ट अनुप्रयोग	विद्युत रूपांतरण, वितरण, ऑडियो, औद्योगिक ट्रांसफार्मर	वायरलेस चार्जिंग, प्लेनर मैग्नेटिक्स, आरएफ मिलान, विशेष सुरक्षा प्रणालियाँ

युग्मन गुणांक और रिसाव अधिष्ठापन

युग्मन और रिसाव के बीच संबंध को समझने का एक उपयोगी तरीका रिसाव अधिष्ठापन है। जब लीकेज इंडक्शन उपयोगी मैग्नेटाइजिंग इंडक्शन के सापेक्ष बड़ा हो जाता है, तो वाइंडिंग के बीच प्रभावी युग्मन कम हो जाता है।

पारंपरिक बिजली ट्रांसफार्मर में, डिजाइनर आमतौर पर रिसाव अधिष्ठापन को कम करने का प्रयास करते हैं। हालाँकि, कुछ उच्च आवृत्ति, गुंजयमान, या धारा सीमित करने वाले अनुप्रयोगों में, नियंत्रित रिसाव वास्तव में उपयोगी हो सकता है।

यह एक मानक ट्रांसफार्मर और अनुप्रयोग विशिष्ट चुंबकीय युग्मन डिज़ाइन के बीच सबसे महत्वपूर्ण अंतरों में से एक है।

जहां पारंपरिक ट्रांसफार्मर युग्मन सबसे अच्छा काम करता है

जब सिस्टम को लाइन या अपेक्षाकृत कम आवृत्तियों पर कुशल चुंबकीय ऊर्जा हस्तांतरण की आवश्यकता होती है तो पारंपरिक ट्रांसफार्मर युग्मन एक मजबूत विकल्प बना रहता है।

पावर ट्रांसफार्मर
पावर ट्रांसफार्मर सर्किट के बीच गैल्वेनिक अलगाव को बनाए रखते हुए एसी पावर को कुशलतापूर्वक स्थानांतरित करने के लिए चुंबकीय कोर और बारीकी से युग्मित वाइंडिंग का उपयोग करते हैं।

वितरण ट्रांसफार्मर
वितरण ट्रांसफार्मर अच्छी तरह से नियंत्रित चुंबकीय प्रवाह पथ, इन्सुलेशन सिस्टम, थर्मल प्रबंधन और लंबी परिचालन अवधि में उच्च विश्वसनीयता के आसपास डिज़ाइन किए गए हैं।

ऑडियो ट्रांसफार्मर
ऑडियो ट्रांसफार्मर प्रतिबाधा मिलान, सिग्नल अलगाव और अन्य सर्किट कार्यों के लिए चुंबकीय युग्मन का उपयोग करते हैं जहां नियंत्रित आवृत्ति प्रतिक्रिया और कम विरूपण महत्वपूर्ण हैं।

पारंपरिक ट्रांसफार्मर युग्मन का मुख्य लाभ इसकी परिपक्व डिजाइन पद्धति, उच्च दक्षता और पूर्वानुमानित चुंबकीय व्यवहार है।

जहां फ्लक्स युग्मन अधिक उपयुक्त है

जब पारंपरिक ट्रांसफार्मर निर्माण सीमाएं पैदा करता है तो फ्लक्स -युग्मित और अन्य विशिष्ट चुंबकीय युग्मन दृष्टिकोण आकर्षक हो जाते हैं।

वायरलेस पावर ट्रांसफर
वायरलेस चार्जिंग के लिए ट्रांसमीटर और रिसीवर को साझा चुंबकीय कोर के बिना संचालित करने की आवश्यकता होती है। चूँकि कुंडलियाँ अलग हो जाती हैं, युग्मन पारंपरिक कसकर युग्मित ट्रांसफार्मर की तुलना में कम होता है। इसलिए सिस्टम के प्रदर्शन को बेहतर बनाने के लिए आमतौर पर रेज़ोनेंट मुआवजे का उपयोग किया जाता है।

समतलीय चुम्बकत्व
प्लानर ट्रांसफार्मर आकार, उच्च आवृत्ति संचालन, विनिर्माण स्थिरता, पीसीबी एकीकरण, नियंत्रित पैरासिटिक्स और कॉम्पैक्ट पैकेजिंग में प्रमुख लाभ प्रदान कर सकते हैं। यह उन्हें आधुनिक पावर इलेक्ट्रॉनिक्स, टेलीकॉम, कंप्यूटिंग, ऑटोमोटिव इलेक्ट्रॉनिक्स और अन्य अंतरिक्ष सीमित प्रणालियों के लिए आकर्षक बनाता है।

आरएफ पावर मिलान
आरएफ आवृत्तियों पर, चुंबकीय घटक ज्यामिति तेजी से महत्वपूर्ण हो जाती है क्योंकि परजीवी समाई, सब्सट्रेट प्रभाव और भौतिक नुकसान प्रदर्शन पर हावी हो सकते हैं। एकीकृत और समतल ट्रांसफार्मर संरचनाएं कड़े पीसीबी या चिप स्तर के आकार की बाधाओं के भीतर फिट होते हुए कॉम्पैक्ट प्रतिबाधा परिवर्तन और विद्युत अलगाव प्रदान कर सकती हैं।

दोष-वर्तमान सीमा
विशिष्ट सुपरकंडक्टिंग फ्लक्स {{0}ट्रांसफर ट्रांसफॉर्मर की भी गलती {{1}वर्तमान {{2}सीमित अनुप्रयोगों के लिए जांच की गई है। प्रकाशित प्रायोगिक कार्य में, सुपरकंडक्टिंग YBCO तत्वों का उपयोग दो स्वतंत्र लौह कोर को जोड़ने के लिए किया गया था। जब किसी दोष के कारण अतिचालक तत्व अतिचालक अवस्था से बाहर चला जाता है, तो कोर के बीच युग्मन कम हो जाता है और द्वितीयक दोष धारा सीमित हो जाती है।

फ्लक्स कपलिंग और पारंपरिक ट्रांसफार्मर कपलिंग के बीच चयन कैसे करें

चयन केवल युग्मन गुणांक के बजाय सिस्टम आवश्यकताओं पर आधारित होना चाहिए।

पारंपरिक ट्रांसफार्मर युग्मन उपयुक्त हो सकता है जब:

उच्च दक्षता प्राथमिक लक्ष्य है

ऑपरेटिंग आवृत्ति अपेक्षाकृत कम है

एक साझा चुंबकीय कोर व्यावहारिक है

उच्च शक्ति स्थानांतरण की आवश्यकता है

रिसाव प्रेरण को कम किया जाना चाहिए

एक पारंपरिक ट्रांसफार्मर टोपोलॉजी अलगाव की आवश्यकता को पूरा करती है

एक फ़्लक्स-युग्मित या विशिष्ट डिज़ाइन तब उपयुक्त हो सकता है जब:

प्राथमिक और द्वितीयक को भौतिक पृथक्करण की आवश्यकता है

वायरलेस ऊर्जा हस्तांतरण की आवश्यकता है

एक कॉम्पैक्ट समतलीय संरचना को प्राथमिकता दी जाती है

उच्च -आवृत्ति संचालन पारंपरिक कोर पर बाधा उत्पन्न करता है

नियंत्रित रिसाव प्रेरण उपयोगी है

डिज़ाइन के लिए विशेष धारा {{0}सीमित या चुंबकीय {{1}नियंत्रण व्यवहार की आवश्यकता होती है

सबसे उपयुक्त टोपोलॉजी आवृत्ति, शक्ति स्तर, अलगाव वोल्टेज, स्वीकार्य परजीवी समाई, थर्मल बाधाएं, यांत्रिक स्थान और आवश्यक युग्मन पर निर्भर करती है।

अक्सर पूछे जाने वाले प्रश्नों

क्या फ्लक्स युग्मन ट्रांसफार्मर युग्मन के समान है?

बिल्कुल नहीं। ट्रांसफार्मर युग्मन प्राथमिक और द्वितीयक वाइंडिंग के बीच चुंबकीय युग्मन का एक विशिष्ट और व्यापक रूप से उपयोग किया जाने वाला रूप है। "फ्लक्स कपलिंग" उन प्रणालियों की एक विस्तृत श्रृंखला का वर्णन कर सकता है जिनमें चुंबकीय प्रवाह को जानबूझकर ऊर्जा स्थानांतरित करने या अलग चुंबकीय सर्किट के बीच बातचीत को प्रभावित करने के लिए उपयोग और नियंत्रित किया जाता है।

क्या उच्च युग्मन गुणांक हमेशा बेहतर होता है?

नहीं, एक उच्च k आम तौर पर रिसाव को कम करता है और कई पारंपरिक ट्रांसफार्मर में वांछनीय है। हालाँकि, कुछ गुंजयमान, आरएफ, वायरलेस पावर और सुरक्षा अनुप्रयोग जानबूझकर कम या नियंत्रित युग्मन का उपयोग कर सकते हैं। लक्ष्य मान सर्किट टोपोलॉजी और वांछित विद्युत विशेषताओं पर निर्भर करता है।

वायरलेस पावर ट्रांसफर के लिए विशिष्ट युग्मन गुणांक क्या है?

कोई सार्वभौमिक मूल्य नहीं है. ईवी वायरलेस चार्जिंग सिस्टम आमतौर पर आसपास संचालित होते हैंk = 0.2–0.3. अन्य वायरलेस पावर आर्किटेक्चर में कॉइल ज्यामिति, रिक्ति और संरेखण के आधार पर काफी भिन्न युग्मन गुणांक हो सकते हैं।

क्या ट्रांसफार्मर DC स्थानांतरित करता है?

एक ट्रांसफार्मर ट्रांसफार्मर क्रिया के माध्यम से स्थिर स्थिति डीसी को स्थानांतरित नहीं करता है। यह बदलते चुंबकीय प्रवाह के माध्यम से ऊर्जा स्थानांतरित करता है। प्राथमिक पर लागू एक डीसी घटक चुंबकीय कोर को प्रभावित कर सकता है और संतृप्ति का कारण बन सकता है, लेकिन यह स्थिर अवस्था डीसी के रूप में सीधे द्वितीयक में स्थानांतरित नहीं होता है।

क्या समतल ट्रांसफार्मर पारंपरिक ट्रांसफार्मर की जगह ले सकता है?

कभी-कभी, लेकिन सार्वभौमिक रूप से नहीं। समतल ट्रांसफार्मर आकार, उच्च आवृत्ति संचालन, विनिर्माण स्थिरता और पीसीबी एकीकरण में प्रमुख लाभ प्रदान कर सकते हैं। पारंपरिक घाव ट्रांसफार्मर अभी भी कुछ उच्च {{3}शक्ति, कम आवृत्ति, या यांत्रिक रूप से बाधित अनुप्रयोगों के लिए बेहतर हो सकते हैं।

चुंबकीय युग्मन और वायरलेस पावर ट्रांसफर के बीच क्या अंतर है?

चुंबकीय युग्मन अंतर्निहित विद्युत चुम्बकीय तंत्र है। वायरलेस पावर ट्रांसफर उस तंत्र का एक अनुप्रयोग है। वायरलेस पावर सिस्टम आमतौर पर भौतिक रूप से अलग किए गए कॉइल का उपयोग करते हैं, जबकि एक पारंपरिक ट्रांसफार्मर आमतौर पर चुंबकीय कोर या कसकर नियंत्रित चुंबकीय पथ को साझा करने के लिए पर्याप्त रूप से स्थित वाइंडिंग का उपयोग करता है।

निष्कर्ष

पारंपरिक ट्रांसफार्मर युग्मन और फ्लक्स -युग्मित आर्किटेक्चर के बीच मुख्य अंतर केवल युग्मन गुणांक का मूल्य नहीं है। अधिक महत्वपूर्ण प्रश्न यह है कि चुंबकीय प्रवाह पथ, घुमावदार ज्यामिति, रिसाव अधिष्ठापन और दो सर्किटों के बीच भौतिक संबंध को अनुप्रयोग के लिए कैसे डिज़ाइन किया गया है।

पारंपरिक ट्रांसफार्मर बारीकी से युग्मित चुंबकीय सर्किट का उपयोग करके कुशल और विश्वसनीय एसी बिजली हस्तांतरण के लिए अनुकूलित किए जाते हैं। फ्लक्स -युग्मित और विशेष चुंबकीय संरचनाएं वायरलेस पावर ट्रांसफर, प्लेनर मैग्नेटिक्स, आरएफ सर्किट और उन्नत सुरक्षा प्रौद्योगिकियों के लिए अतिरिक्त डिजाइन स्वतंत्रता प्रदान करती हैं।

चुंबकीय घटक का चयन करने वाले इंजीनियरों के लिए, केवल एक पैरामीटर के आधार पर टोपोलॉजी चुनने के बजाय, आवृत्ति, शक्ति, इन्सुलेशन, युग्मन गुणांक, रिसाव अधिष्ठापन, थर्मल प्रदर्शन, परजीवी और भौतिक आयामों सहित आवश्यकताओं के पूरे सेट का उपयोग करके सही डिजाइन का मूल्यांकन किया जाना चाहिए।
