कई उच्च आवृत्ति बिजली रूपांतरण अनुप्रयोगों के लिए, प्लानर ट्रांसफार्मर दक्षता, थर्मल प्रबंधन, प्रोफ़ाइल ऊंचाई और विनिर्माण दोहराव में लाभ प्रदान करते हैं। हालाँकि, पारंपरिक घाव ट्रांसफार्मर प्रतिस्पर्धी बने रहते हैं जब लचीलापन, कम प्रारंभिक लागत, तेजी से प्रोटोटाइप और कम मात्रा में उत्पादन प्राथमिक चिंताएं होती हैं। इष्टतम विकल्प स्विचिंग आवृत्ति, पावर स्तर, उत्पादन मात्रा, यांत्रिक बाधाओं और इन्सुलेशन आवश्यकताओं पर निर्भर करता है।

फ़्रीक्वेंसी चुनौती जिसने ट्रांसफार्मर डिज़ाइन को बदल दिया

दशकों तक, पारंपरिक तार ट्रांसफार्मर बिजली रूपांतरण के लिए मानक समाधान था।

एक विशिष्ट डिज़ाइन में प्लास्टिक बोबिन के साथ फेराइट कोर के चारों ओर तांबे के तार का उपयोग किया जाता है, जो एक सरल, विश्वसनीय और अच्छी तरह से स्थापित विनिर्माण दृष्टिकोण है।

हालाँकि, जैसे-जैसे स्विचिंग आवृत्तियाँ दसियों किलोहर्ट्ज़ से बढ़कर सैकड़ों किलोहर्ट्ज़ और उससे अधिक हो गईं, ट्रांसफार्मर का डिज़ाइन तेजी से चुनौतीपूर्ण होता गया।

GaN और SiC जैसे विस्तृत बैंडगैप अर्धचालकों को अपनाने से इस प्रवृत्ति में तेजी आई है। उच्च स्विचिंग आवृत्तियाँ डिजाइनरों को चुंबकीय घटकों के आकार को कम करने और बिजली घनत्व को बढ़ाने की अनुमति देती हैं, लेकिन वे विशेष रूप से ट्रांसफार्मर वाइंडिंग घाटे में नई चुनौतियां भी पेश करती हैं।



प्रमुख मुद्दों में से एक त्वचा प्रभाव और निकटता प्रभाव के कारण एसी तांबे के नुकसान में वृद्धि है।

उच्च आवृत्तियों पर, किसी चालक के अंदर धारा वितरण गैर-समान हो जाता है। कंडक्टर के संपूर्ण क्रॉस-अनुभागीय क्षेत्र का उपयोग करने के बजाय, करंट सतह के पास केंद्रित होता है और पास के कंडक्टरों के साथ संपर्क करता है। इससे प्रभावी प्रतिरोध बढ़ता है और ट्रांसफार्मर की दक्षता कम हो जाती है।

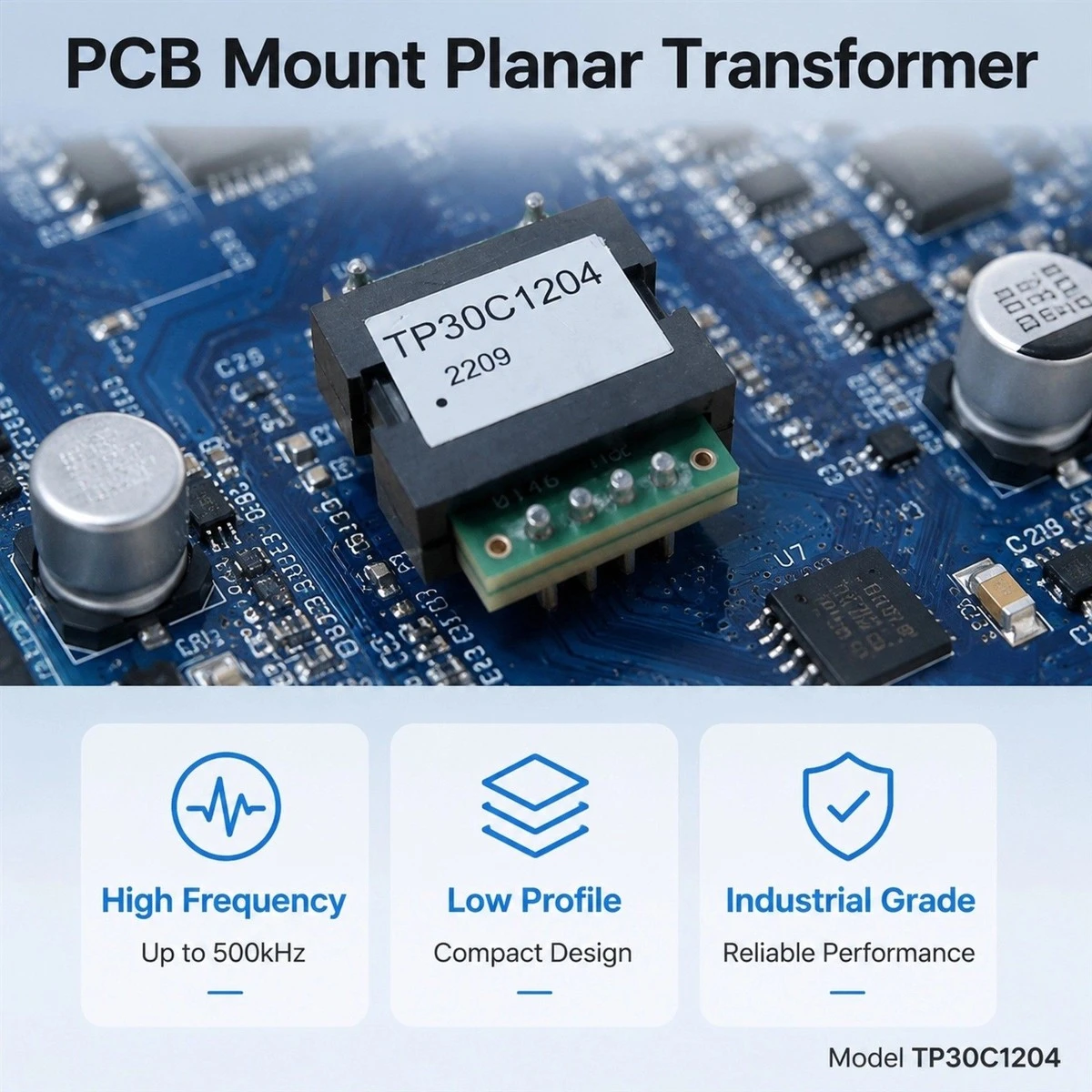

समतल ट्रांसफार्मरएक वैकल्पिक दृष्टिकोण के रूप में उभरा।

गोल तार वाइंडिंग के बजाय, समतल ट्रांसफार्मर पीसीबी संरचनाओं में एकीकृत फ्लैट तांबे की परतों का उपयोग करते हैं। इन तांबे की परतों को ढेर कर दिया जाता है और प्लेनर फेराइट कोर के साथ जोड़ दिया जाता है, जिससे उच्च आवृत्ति संचालन के लिए अनुकूलित एक कॉम्पैक्ट चुंबकीय घटक बनता है।

हालाँकि, समतल ट्रांसफार्मर हर अनुप्रयोग में स्वचालित रूप से बेहतर नहीं होते हैं। उनके फायदे तब सामने आते हैं जब डिज़ाइन की आवश्यकताएं उनकी ताकत से मेल खाती हैं।

प्लानर ट्रांसफार्मर बनाम पारंपरिक ट्रांसफार्मर: मुख्य अंतर

पैरामीटर	तलीय ट्रांसफार्मर	पारंपरिक घाव ट्रांसफार्मर
प्रोफ़ाइल ऊंचाई	बहुत कम प्रोफ़ाइल; डिज़ाइन के आधार पर अक्सर 20 मिमी से नीचे	तार घुमावदार संरचना के कारण उच्च ऊर्ध्वाधर प्रोफ़ाइल
उच्च-आवृत्ति प्रदर्शन	उत्कृष्ट जब घुमावदार ज्यामिति अनुकूलित हो	उच्च आवृत्तियों पर एसी हानियाँ बढ़ रही हैं
शक्ति घनत्व	कॉम्पैक्ट, उच्च आवृत्ति वाले डिज़ाइनों में उच्च क्षमता	घुमावदार मात्रा और थर्मल बाधाओं द्वारा सीमित
रिसाव प्रेरण	परत व्यवस्था और इंटरलीविंग के माध्यम से अत्यधिक नियंत्रणीय	वाइंडिंग तकनीक पर अधिक निर्भर
थर्मल प्रबंधन	अच्छी पीसीबी -स्तर की गर्मी फैलाने की क्षमता	वाइंडिंग, बॉबिन और कोर निर्माण पर निर्भर करता है
विनिर्माण पुनरावृत्ति	पीसीबी निर्माण प्रक्रियाओं के कारण उत्कृष्ट	घुमावदार स्थिरता पर अधिक निर्भर करता है
प्रोटोटाइप गति	पीसीबी डिजाइन और विनिर्माण तैयारी की आवश्यकता है	तेजी से संशोधन और नमूना उत्पादन
प्रारंभिक लागत	उच्च इंजीनियरिंग और टूलींग लागत	अग्रिम लागत कम
कम-मात्रा में उत्पादन	अक्सर कम किफायती	आमतौर पर अधिक लागत-प्रभावी
यांत्रिक लचीलापन	पीसीबी डिजाइन फाइनल होने के बाद सीमित	संशोधित करना आसान

---



जहां प्लानर ट्रांसफार्मर का एक फायदा है

1. उच्च आवृत्ति दक्षता और एसी हानि नियंत्रण

समतल ट्रांसफार्मर का मुख्य लाभ उच्च आवृत्ति वाइंडिंग हानियों को बेहतर ढंग से प्रबंधित करने की उनकी क्षमता है।

चपटी तांबे की संरचना गोल तार की तुलना में अधिक नियंत्रित कंडक्टर ज्यामिति प्रदान करती है। समायोजित करके:

• तांबे की मोटाई
• परत व्यवस्था
• इंटरलीविंग संरचना
• घुमावदार वितरण

इंजीनियर त्वचा और निकटता प्रभावों के कारण होने वाले एसी प्रतिरोध को कम कर सकते हैं।

उच्च आवृत्ति अनुप्रयोगों के लिए, विशेष रूप से कई सौ किलोहर्ट्ज़ से ऊपर, अनुकूलित प्लानर संरचनाएं पारंपरिक घुमावदार तरीकों की तुलना में महत्वपूर्ण दक्षता में सुधार प्रदान कर सकती हैं।



हालाँकि, समतल ट्रांसफार्मर उच्च आवृत्ति हानियों को पूरी तरह से समाप्त नहीं करते हैं। खराब वाइंडिंग लेआउट या अनुपयुक्त तांबे की मोटाई अभी भी महत्वपूर्ण नुकसान पैदा कर सकती है, इसलिए चुंबकीय डिजाइन अनुकूलन आवश्यक है।



2. निम्न प्रोफ़ाइल और उच्च शक्ति घनत्व

समतल ट्रांसफार्मर का सबसे अधिक दिखाई देने वाला लाभ उनका कॉम्पैक्ट ऊर्ध्वाधर आयाम है।

क्योंकि वाइंडिंग्स को पीसीबी परतों में एकीकृत किया जाता है, प्लेनर ट्रांसफार्मर पारंपरिक चुंबकीय घटकों की तुलना में बेहद कम प्रोफ़ाइल प्राप्त कर सकते हैं।

यह उन्हें उन अनुप्रयोगों के लिए आकर्षक बनाता है जहां ऊंचाई सीमित है, जिनमें शामिल हैं:

• 1यू बिजली की आपूर्ति
• सर्वर पावर मॉड्यूल
• स्लिम एडाप्टर
• एम्बेडेड पावर सिस्टम
• ऑटोमोटिव पावर इलेक्ट्रॉनिक्स

उच्च वॉल्यूम डिज़ाइन में, समतल ट्रांसफार्मर चुंबकीय घटक की ऊंचाई को कम करके और थर्मल एकीकरण में सुधार करके काफी अधिक बिजली घनत्व सक्षम कर सकते हैं।



3. बेहतर थर्मल एकीकरण

उच्च घनत्व बिजली रूपांतरण में थर्मल प्रबंधन सबसे बड़ी चुनौतियों में से एक है।

समतल ट्रांसफार्मर कई तापीय लाभ प्रदान करते हैं:

• बड़ा तांबे का सतह क्षेत्र
• लघु तापीय पथ
• पीसीबी तांबे की संरचनाओं से सीधा संबंध
• सिस्टम स्तर की शीतलन विधियों के साथ आसान एकीकरण

क्योंकि ट्रांसफार्मर वाइंडिंग पीसीबी संरचना का हिस्सा है, पारंपरिक तार वाइंडिंग की तुलना में गर्मी को अक्सर आसपास के पीसीबी और चेसिस में अधिक कुशलता से स्थानांतरित किया जा सकता है।



यह कॉम्पैक्ट पावर कन्वर्टर्स में विशेष रूप से मूल्यवान है जहां प्रत्येक वाट थर्मल लॉस मायने रखता है।



4. परजीवी मापदंडों का बेहतर नियंत्रण

कई आधुनिक कन्वर्टर टोपोलॉजी में, परजीवी पैरामीटर केवल अवांछित प्रभाव नहीं होते हैं, वे डिज़ाइन चर होते हैं।

उदाहरण के लिए, इसमें:

• एलएलसी गुंजयमान कन्वर्टर्स
• चरण{{0}शिफ्ट पूर्ण-ब्रिज कन्वर्टर्स
• दोहरे {{0}सक्रिय-ब्रिज कन्वर्टर्स

लीकेज इंडक्शन सिस्टम के प्रदर्शन को प्रभावित कर सकता है।



प्लेनर ट्रांसफार्मर डिजाइनरों को जानबूझकर लीकेज इंडक्शन को समायोजित करने की अनुमति देते हैं:

• घुमावदार पृथक्करण
• परत स्थिति
• इंटरलीविंग पैटर्न

नियंत्रण का यह स्तर अतिरिक्त चुंबकीय घटकों की आवश्यकता को कम कर सकता है और समग्र शक्ति चरण को सरल बना सकता है।



जहां पारंपरिक ट्रांसफार्मर के अभी भी फायदे हैं

1. तेज़ प्रोटोटाइपिंग और बेहतर डिज़ाइन लचीलापन

पारंपरिक ट्रांसफार्मर का सबसे बड़ा लाभ लचीलापन है।

एक पारंपरिक ट्रांसफार्मर को अक्सर निम्न द्वारा शीघ्रता से संशोधित किया जा सकता है:

• अनुपात बदल जाता है
• तार का आकार
• घुमावदार व्यवस्था
• इन्सुलेशन संरचना

शुरुआती चरण के विकास, कम मात्रा वाले उत्पादों या ऐसे अनुप्रयोगों के लिए जहां विनिर्देश बार-बार बदल सकते हैं, यह लचीलापन बेहद मूल्यवान है।



एक समतल ट्रांसफार्मर के लिए आमतौर पर आवश्यकता होती है:

• पीसीबी का नया स्वरूप
• चुंबकीय अनुकूलन
• मूल चयन
• इन्सुलेशन सत्यापन

जिससे विकास का समय बढ़ जाता है।



2. कम मात्रा वाले अनुप्रयोगों के लिए कम प्रारंभिक लागत

समतल ट्रांसफार्मर को आमतौर पर उच्च अग्रिम इंजीनियरिंग निवेश की आवश्यकता होती है।

विकास प्रक्रिया में शामिल हो सकते हैं:

• पीसीबी लेआउट
• चुंबकीय अनुकरण
• प्रोटोटाइप निर्माण
• सत्यापन परीक्षण
• सुरक्षा समीक्षा

उच्च मात्रा में उत्पादन के लिए, इन लागतों को हजारों या लाखों इकाइयों से अधिक में परिशोधित किया जा सकता है।



हालाँकि, कम मात्रा वाले या अनुकूलित उत्पादों के लिए,पारंपरिक ट्रांसफार्मरअक्सर अधिक किफायती समाधान प्रदान करते हैं क्योंकि उन्हें कम गैर-आवर्ती इंजीनियरिंग निवेश की आवश्यकता होती है।



3. बोर्ड क्षेत्र सीमित होने पर बेहतर फिट

समतल ट्रांसफार्मर पतले होते हैं, लेकिन वे कुल पदचिह्न में हमेशा छोटे नहीं होते हैं।

उनकी बड़ी तलीय संरचना को लंबवत उन्मुख पारंपरिक ट्रांसफार्मर की तुलना में अधिक पीसीबी क्षेत्र की आवश्यकता हो सकती है।

यदि मुख्य यांत्रिक सीमा है:

• सीमित पीसीबी स्थान
• छोटा बोर्ड क्षेत्र
• कॉम्पैक्ट क्षैतिज पदचिह्न

एक पारंपरिक ट्रांसफार्मर को एकीकृत करना आसान हो सकता है।



4. उच्च{{1}वर्तमान और निम्न{2}}आवृत्ति अनुप्रयोग

प्रत्येक पावर कनवर्टर को समतल निर्माण से लाभ नहीं होता है।

कम स्विचिंग आवृत्तियों पर काम करने वाले या बहुत अधिक वर्तमान हैंडलिंग की आवश्यकता वाले अनुप्रयोगों के लिए, पारंपरिक वाइंडिंग तकनीक अत्यधिक प्रतिस्पर्धी बनी रह सकती है।

उदाहरणों में शामिल हैं:

• औद्योगिक बिजली आपूर्ति
• मोटर ड्राइव सिस्टम
• उच्च-वर्तमान परिवर्तक

इन मामलों में, समतल निर्माण की अतिरिक्त जटिलता पर्याप्त लाभ प्रदान नहीं कर सकती है।

---

प्लानर ट्रांसफार्मर बनाम पारंपरिक ट्रांसफार्मर: चयन गाइड

आवेदन की आवश्यकता	अनुशंसित दृष्टिकोण
कई सौ किलोहर्ट्ज़ से ऊपर स्विचिंग आवृत्ति	समतल ट्रांसफार्मर
अति-निम्न प्रोफ़ाइल आवश्यकता	समतल ट्रांसफार्मर
उच्च उत्पादन मात्रा	समतल ट्रांसफार्मर
सख्त रिसाव प्रेरण नियंत्रण की आवश्यकता है	समतल ट्रांसफार्मर
उन्नत गुंजयमान कनवर्टर डिजाइन	समतल ट्रांसफार्मर
कुछ ही दिनों में प्रोटोटाइप विकास	पारंपरिक ट्रांसफार्मर
बार-बार डिज़ाइन परिवर्तन	पारंपरिक ट्रांसफार्मर
कम -मात्रा में उत्पादन	पारंपरिक ट्रांसफार्मर
न्यूनतम अग्रिम इंजीनियरिंग लागत	पारंपरिक ट्रांसफार्मर
बहुत सीमित पीसीबी क्षेत्र	पारंपरिक ट्रांसफार्मर

---



समतल ट्रांसफार्मर के बारे में सामान्य प्रश्न

क्या समतल ट्रांसफार्मर हमेशा अधिक कुशल होते हैं?

नहीं।

उचित ढंग से डिजाइन किए जाने पर समतल ट्रांसफार्मर बेहतर उच्च आवृत्ति प्रदर्शन प्रदान कर सकते हैं, लेकिन दक्षता कोर सामग्री, तांबे की संरचना, ऑपरेटिंग आवृत्ति और वर्तमान घनत्व सहित संपूर्ण चुंबकीय डिजाइन पर निर्भर करती है।



क्या समतल ट्रांसफार्मर अधिक महंगे हैं?

प्रारंभ में, हाँ.

उन्हें आम तौर पर उच्च इंजीनियरिंग और विनिर्माण तैयारी लागत की आवश्यकता होती है। हालाँकि, मध्यम - और उच्च - मात्रा उत्पादन में, स्वचालित पीसीबी निर्माण उन्हें आर्थिक रूप से आकर्षक बना सकता है।



समतल ट्रांसफार्मर के लिए कौन सी आवृत्ति सर्वोत्तम है?

कोई सख्त आवृत्ति सीमा नहीं है.

जैसे-जैसे स्विचिंग फ़्रीक्वेंसी सैकड़ों किलोहर्ट्ज़ रेंज और उससे ऊपर की ओर बढ़ती है, प्लेनर ट्रांसफार्मर तेजी से आकर्षक होते जाते हैं, खासकर जब कम प्रोफ़ाइल और उच्च शक्ति घनत्व महत्वपूर्ण डिज़ाइन लक्ष्य होते हैं।



अंतिम निर्णय: बाधाओं के आधार पर चुनें, प्रौद्योगिकी रुझानों के आधार पर नहीं

प्रश्न यह नहीं है:

"क्या समतल ट्रांसफार्मर पारंपरिक ट्रांसफार्मर से बेहतर हैं?"

बेहतर प्रश्न यह है:

"कौन सी ट्रांसफार्मर तकनीक इस पावर कनवर्टर की आवश्यकताओं से सबसे अच्छी तरह मेल खाती है?"



समतल ट्रांसफार्मर आधुनिक के लिए शक्तिशाली उपकरण हैंउच्च-आवृत्ति, उच्च-घनत्व शक्ति रूपांतरण। वे इसमें लाभ प्रदान करते हैं:

• कॉम्पैक्ट फॉर्म फैक्टर
• थर्मल एकीकरण
• repeatability
• परजीवी नियंत्रण

वे ऐसे अनुप्रयोगों के लिए विशेष रूप से उपयुक्त हैं:

• GaN-आधारित चार्जर
• सर्वर बिजली की आपूर्ति
• ऑटोमोटिव पावर इलेक्ट्रॉनिक्स
• उच्च-घनत्व डीसी-डीसी कनवर्टर

पारंपरिक घाव ट्रांसफार्मर एक महत्वपूर्ण समाधान बने हुए हैं क्योंकि वे प्रदान करते हैं:

• तेजी से विकास
• कम प्रारंभिक लागत
• अधिक डिज़ाइन लचीलापन



सबसे प्रभावी इंजीनियरिंग दृष्टिकोण पारंपरिक ट्रांसफार्मर को सार्वभौमिक रूप से प्लानर डिज़ाइन के साथ बदलना नहीं है, बल्कि आवृत्ति, मात्रा, थर्मल आवश्यकताओं, यांत्रिक बाधाओं और लागत उद्देश्यों के आधार पर उपयुक्त चुंबकीय तकनीक का चयन करना है।
