टोरॉयडल इंडक्टर चोक कॉइल - OEM और ODM कस्टम डिज़ाइन

उत्पाद अवलोकन

A टोरोइडल इंडक्टर चोक कॉइलएक चुंबकीय घटक है जिसमें एक टॉरॉयडल कोर होता है जिसकी परिधि के चारों ओर प्रवाहकीय तार लपेटा जाता है। इसकी मूल सामग्री, घुमावदार विन्यास और विद्युत विशिष्टताओं के आधार पर, इसे इलेक्ट्रॉनिक सर्किट में ऊर्जा भंडारण, वर्तमान फ़िल्टरिंग, तरंग कमी, या विद्युत चुम्बकीय हस्तक्षेप (ईएमआई) दमन के लिए डिज़ाइन किया जा सकता है।

टॉरॉयडल संरचना अपेक्षाकृत बंद चुंबकीय पथ के साथ एक कॉम्पैक्ट चुंबकीय डिजाइन प्रदान करती है। कुछ ओपन-कोर डिज़ाइनों की तुलना में, एक उचित रूप से डिज़ाइन किया गया टोरॉयडल प्रारंभ करनेवाला बाहरी चुंबकीय क्षेत्र रिसाव को कम करने में मदद कर सकता है। वास्तविक प्रदर्शन मुख्य सामग्री, वाइंडिंग व्यवस्था, ऑपरेटिंग आवृत्ति, वर्तमान और घटक निर्माण पर निर्भर करता है।

हमारे टोरॉयडल प्रारंभ करनेवाला चोक कॉइल को विभिन्न अनुप्रयोग और विनिर्माण आवश्यकताओं को पूरा करने के लिए अनुकूलित किया जा सकता है। विशिष्ट विद्युत विशेषताओं, यांत्रिक आयामों, वाइंडिंग कॉन्फ़िगरेशन या पीसीबी माउंटिंग व्यवस्था की आवश्यकता वाली परियोजनाओं के लिए OEM और ODM समर्थन पर विचार किया जा सकता है।

चाहे आप बिजली आपूर्ति, औद्योगिक इलेक्ट्रॉनिक उपकरण, या ईएमआई फ़िल्टरिंग सर्किट विकसित कर रहे हों, उपयुक्त टोरॉयडल प्रारंभ करनेवाला का चयन आपकी परिचालन स्थितियों और विद्युत आवश्यकताओं को समझने से शुरू होता है।

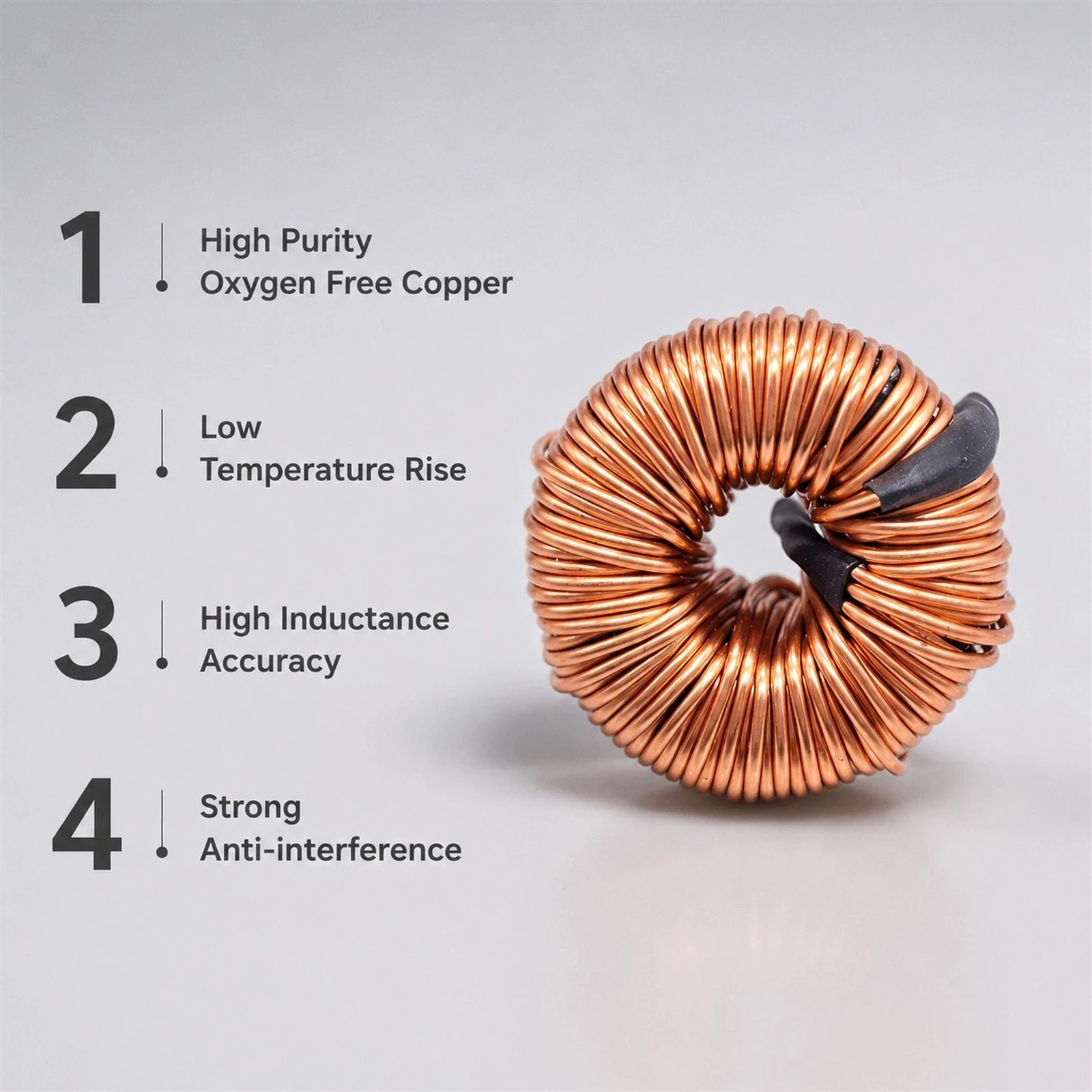

टोरॉयडल इंडक्टर चोक कॉइल्स की मुख्य विशेषताएं

1. टोरॉयडल कोर डिजाइन

रिंग के आकार का चुंबकीय कोर वाइंडिंग के लिए एक सतत चुंबकीय पथ प्रदान करता है। इस संरचना का व्यापक रूप से विभिन्न शक्ति और फ़िल्टरिंग अनुप्रयोगों के लिए डिज़ाइन किए गए इंडक्टर्स और चोक में उपयोग किया जाता है।

2. अनुकूलन योग्य विद्युत विशेषताएँ

विद्युत विशिष्टताओं को इच्छित अनुप्रयोग के अनुसार परिभाषित किया जा सकता है। डिज़ाइन के आधार पर, मुख्य मापदंडों में इंडक्शन, रेटेड करंट, वाइंडिंग प्रतिरोध, ऑपरेटिंग आवृत्ति और तापमान वृद्धि शामिल हो सकते हैं।

उत्पाद डिज़ाइन, डेटाशीट समीक्षा और परीक्षण के माध्यम से अंतिम विशिष्टताओं की पुष्टि की जानी चाहिए।

3. OEM और ODM अनुकूलन

ओईएम और ओडीएम सेवाएं एप्लिकेशन-विशिष्ट चुंबकीय घटकों वाले ग्राहकों का समर्थन कर सकती हैं। अनुकूलन विकल्पों में डिजाइन व्यवहार्यता के अधीन कोर आयाम, तार चयन, घुमावदार मोड़, टर्मिनल कॉन्फ़िगरेशन, माउंटिंग संरचना और अन्य यांत्रिक या विद्युत आवश्यकताएं शामिल हो सकती हैं।

4. सघन चुंबकीय संरचना

टोरॉयडल कोर एक कॉम्पैक्ट फॉर्म फैक्टर के भीतर एक कुशल चुंबकीय पथ प्रदान कर सकता है। समग्र आकार और प्रदर्शन चयनित कोर सामग्री, कोर आयाम, वाइंडिंग डिजाइन और विद्युत परिचालन स्थितियों पर निर्भर करता है।

5. इलेक्ट्रॉनिक सिस्टम में एकीकरण

विद्युत डिजाइन के आधार पर, टोरॉयडल इंडक्टर्स को बिजली रूपांतरण सर्किट, वर्तमान फ़िल्टरिंग नेटवर्क और अन्य अनुप्रयोगों में एकीकृत किया जा सकता है जिन्हें इंडक्शन या चुंबकीय शोर दमन की आवश्यकता होती है।

टोरॉयडल इंडक्टर चोक कॉइल्स के अनुप्रयोग

विद्युत आपूर्ति स्विच करना

टोरॉयडल इंडक्टर्स का उपयोग ऊर्जा भंडारण, वर्तमान स्मूथिंग या फ़िल्टरिंग के लिए बिजली आपूर्ति सर्किट को स्विच करने में किया जा सकता है, जो सर्किट में उनके विद्युत डिजाइन और स्थिति पर निर्भर करता है।

ईएमआई फ़िल्टरिंग

जब विशेष रूप से चोक के रूप में डिज़ाइन किया जाता है, तो एक टॉरॉयडल चुंबकीय घटक कुछ प्रकार के विद्युत चुम्बकीय हस्तक्षेप को कम करने में मदद कर सकता है। वाइंडिंग कॉन्फ़िगरेशन और प्रतिबाधा विशेषताएँ यह निर्धारित करती हैं कि यह सामान्य-मोड या अंतर-मोड शोर दमन के लिए उपयुक्त है या नहीं।

औद्योगिक इलेक्ट्रॉनिक्स

औद्योगिक नियंत्रण प्रणाली, बिजली उपकरण और इलेक्ट्रॉनिक असेंबली टोरॉयडल इंडक्टर्स का उपयोग कर सकते हैं जहां आवश्यक इंडक्शन, वर्तमान हैंडलिंग और मैकेनिकल कॉन्फ़िगरेशन एप्लिकेशन से मेल खाते हैं।

विद्युत रूपांतरण उपकरण

इनवर्टर, कन्वर्टर और अन्य पावर इलेक्ट्रॉनिक सिस्टम में ऊर्जा भंडारण या फ़िल्टरिंग के लिए टोरॉयडल इंडक्टर्स शामिल हो सकते हैं। सर्किट टोपोलॉजी, वर्तमान तरंग, स्विचिंग आवृत्ति और थर्मल आवश्यकताओं के अनुसार उपयुक्त घटक का चयन किया जाना चाहिए।

अनुकूलित इलेक्ट्रॉनिक उपकरण

गैर-मानक आयामों या विद्युत आवश्यकताओं वाले अनुप्रयोगों के लिए, एक कस्टम टोरॉयडल प्रारंभकर्ता एक उपयुक्त समाधान प्रदान कर सकता है जब एक ऑफ-द-शेल्फ घटक डिज़ाइन विनिर्देशों को पूरा नहीं करता है।

OEM और ODM टोरॉयडल इंडक्टर अनुकूलन

विभिन्न इलेक्ट्रॉनिक अनुप्रयोगों के लिए अलग-अलग चुंबकीय घटक विशेषताओं की आवश्यकता होती है। एक कस्टम डिज़ाइन विद्युत परिचालन स्थितियों और स्थापना आवश्यकताओं की स्पष्ट समझ के साथ शुरू होना चाहिए।

विनिर्माण क्षमताओं और डिज़ाइन व्यवहार्यता के आधार पर, अनुकूलन में शामिल हो सकते हैं:

मुख्य आयाम:आंतरिक व्यास, बाहरी व्यास और कोर ऊंचाई।

मुख्य सामग्री:प्रेरण, आवृत्ति, धारा, हानि और तापमान आवश्यकताओं के अनुसार चयनित।

घुमावदार विन्यास:तार का प्रकार, तार का व्यास, घुमावदार मोड़ और घुमावदार व्यवस्था।

विद्युत विशिष्टताएँ:लक्ष्य अधिष्ठापन, रेटेड वर्तमान, घुमावदार प्रतिरोध, और अन्य सहमत पैरामीटर।

यांत्रिक डिज़ाइन:लीड रिक्ति, टर्मिनल व्यवस्था, माउंटिंग विधि और समग्र आयाम।

आवेदन आवश्यकताएँ:ऑपरेटिंग तापमान, कंपन की स्थिति, इन्सुलेशन आवश्यकताएं, और अन्य प्रासंगिक पर्यावरणीय कारक।

किसी कस्टम प्रोजेक्ट का मूल्यांकन करने के लिए, ग्राहक मौजूदा डेटाशीट, तकनीकी ड्राइंग, संदर्भ नमूना, या एप्लिकेशन आवश्यकताएं प्रदान कर सकते हैं। अंतिम डिज़ाइन की पुष्टि इंजीनियरिंग समीक्षा और उचित परीक्षण के माध्यम से की जानी चाहिए।

सही टोरॉयडल इंडक्टर का चयन कैसे करें

एक उपयुक्त टोरॉयडल प्रारंभ करनेवाला चुनने के लिए लक्ष्य सर्किट की विद्युत, चुंबकीय, थर्मल और यांत्रिक आवश्यकताओं का मूल्यांकन करना आवश्यक है।

अधिष्ठापन

इंडक्शन सर्किट में घटक के व्यवहार को प्रभावित करता है। आवश्यक मान सर्किट डिज़ाइन से निर्धारित किया जाना चाहिए और निर्दिष्ट माप शर्तों के तहत सत्यापित किया जाना चाहिए।

रेटेड करंट और संतृप्ति करंट

रेटेड करंट घटक की परिचालन और थर्मल सीमा से संबंधित है, जबकि संतृप्ति करंट वर्तमान स्तर का वर्णन करता है जिस पर कोर संतृप्ति के कारण प्रेरण काफी कम हो जाता है। ये मान विनिमेय नहीं हैं और प्रासंगिक होने पर अलग से जांच की जानी चाहिए।

मूल सामग्री

विभिन्न कोर सामग्रियों में अलग-अलग चुंबकीय गुण, आवृत्ति विशेषताएँ और हानि व्यवहार होते हैं। कोर चयन को ऑपरेटिंग आवृत्ति, वर्तमान तरंग, तापमान सीमा और इच्छित फ़ंक्शन से मेल खाना चाहिए।

डीसी प्रतिरोध

वाइंडिंग प्रतिरोध चालन हानि और तापमान वृद्धि में योगदान देता है। एक उपयुक्त डिज़ाइन को विद्युत प्रदर्शन, तार आयाम, उपलब्ध स्थान और थर्मल आवश्यकताओं को संतुलित करना चाहिए।

परिचालन आवृत्ति

कोर लॉस, वाइंडिंग लॉस, परजीवी कैपेसिटेंस और अन्य प्रभावों के कारण प्रारंभ करनेवाला का प्रदर्शन आवृत्ति के साथ बदल सकता है। केवल इंडक्शन पर निर्भर रहने के बजाय घटक की निर्दिष्ट परिचालन स्थितियों की जाँच करें।

आयाम और स्थापना

उपलब्ध पीसीबी स्थान और असेंबली आवश्यकताओं के अनुसार मुख्य आयाम, समग्र घटक आकार, टर्मिनल व्यवस्था और माउंटिंग विधि को सत्यापित करें।

ईएमआई प्रदर्शन

शोर दमन अनुप्रयोगों के लिए, प्रतिबाधा विशेषताओं का मूल्यांकन करें और पुष्टि करें कि क्या घटक सामान्य-मोड या अंतर-मोड फ़िल्टरिंग के लिए डिज़ाइन किया गया है। जब ईएमआई अनुपालन महत्वपूर्ण हो तो वास्तविक सर्किट में परिणाम को मान्य करें।

गुणवत्ता और अनुपालन संबंधी विचार

इलेक्ट्रिकल और मैकेनिकल प्रदर्शन को सहमत उत्पाद विनिर्देशों के अनुसार सत्यापित किया जाना चाहिए। प्रासंगिक निरीक्षण और परीक्षण में अधिष्ठापन माप, घुमावदार प्रतिरोध माप, आयामी निरीक्षण और घटक डिजाइन के लिए उपयुक्त अन्य परीक्षण शामिल हो सकते हैं।

जहां लागू हो, ग्राहकों को खरीदारी से पहले प्रासंगिक गुणवत्ता प्रबंधन प्रमाणपत्र, सामग्री अनुपालन दस्तावेज और उत्पाद-विशिष्ट परीक्षण रिपोर्ट की उपलब्धता और दायरे की पुष्टि करनी चाहिए।

सीई, आरओएचएस और आईएसओ 9001:2015 विभिन्न प्रकार के अनुपालन या गुणवत्ता-संबंधी आवश्यकताओं को संदर्भित करते हैं। उन्हें विनिमेय उत्पाद प्रदर्शन गारंटी के रूप में नहीं माना जाना चाहिए। वास्तविक निर्माता और उत्पाद के लिए लागू घोषणाएं, प्रमाणपत्र और सहायक दस्तावेज़ सत्यापित किए जाने चाहिए।

हम चुंबकीय घटकों और इलेक्ट्रॉनिक समाधानों में विशेषज्ञता रखने वाले एक प्रमुख पेशेवर निर्माता हैं। 2009 में स्थापित और शीआन के हाई-टेक हब में मुख्यालय, हमने उच्च-प्रदर्शन ट्रांसफार्मर और इंडक्टर्स के अनुसंधान, विकास और उत्पादन में 15 वर्षों से अधिक की गहरी विशेषज्ञता अर्जित की है। हमारी सुविधा 3,000 वर्ग मीटर में फैली हुई है और यह कुशल पेशेवरों के समर्पित कार्यबल द्वारा संचालित है, जिसमें एक वरिष्ठ आर एंड डी टीम भी शामिल है जो विशेष चुंबकीय डिजाइनों पर केंद्रित है।

हमारी व्यापक उत्पाद श्रृंखला में उच्च-आवृत्ति और निम्न-आवृत्ति ट्रांसफार्मर, टोरॉयडल ट्रांसफार्मर, वर्तमान ट्रांसफार्मर और विभिन्न प्रकार के इंडक्टर्स और चुंबकीय कोर शामिल हैं। औद्योगिक नियंत्रण के लिए शीर्ष 6 अग्रणी कारखाने के रूप में, हम वैश्विक स्तर पर बिजली आपूर्ति, दूरसंचार, ऑटोमोटिव इलेक्ट्रॉनिक्स और हरित ऊर्जा क्षेत्रों के लिए महत्वपूर्ण घटक प्रदान करते हैं।

गुणवत्ता हमारी मुख्य योग्यता है। फुलस्टार एक सख्त ISO9001:2015 गुणवत्ता प्रबंधन प्रणाली के तहत काम करता है। हमारे उत्पादों को UL, CE, RoHS और REACH सहित अंतर्राष्ट्रीय सुरक्षा और पर्यावरण प्रमाणपत्र प्राप्त हैं। मांग वाले औद्योगिक वातावरण में शून्य-दोष विश्वसनीयता सुनिश्चित करने के लिए प्रत्येक इकाई शिपमेंट से पहले 100% कठोर परीक्षण प्रक्रिया से गुजरती है।

हम अनुकूलन में उत्कृष्ट हैं। उन्नत डिज़ाइन-आधारित और नमूना-आधारित क्षमताओं के साथ, हम तेजी से 7-दिवसीय प्रोटोटाइपिंग और लचीली OEM/ODM सेवाएं प्रदान करते हैं। हमारी आपूर्ति श्रृंखला 80 से अधिक देशों तक पहुंचती है, स्थानीयकृत सहायता और लागत प्रभावी रसद प्रदान करती है। चाहे आपको उच्च मात्रा में उत्पादन या छोटे-बैच कस्टम कॉइल्स की आवश्यकता हो, फुलस्टार सटीक-इंजीनियर्ड चुंबकीय घटक प्रदान करता है जो आपके नवाचार को आगे बढ़ाते हैं। हम दीर्घकालिक रणनीतिक साझेदारी के लिए वैश्विक व्यापार पूछताछ का स्वागत करते हैं।

टोरॉयडल इंडक्टर चोक कॉइल क्या है?

यह एक चुंबकीय घटक है जो रिंग के आकार के कोर के चारों ओर प्रवाहकीय तार को घुमाकर बनाया जाता है। इसके डिज़ाइन के आधार पर, इसका उपयोग ऊर्जा भंडारण के लिए किया जा सकता है,

वर्तमान फ़िल्टरिंग, या शोर दमन।

टोरॉयडल प्रारंभ करनेवाला के क्या फायदे हैं?

एक टॉरॉयडल कोर अपेक्षाकृत बंद चुंबकीय पथ प्रदान करता है और बाहरी चुंबकीय क्षेत्र रिसाव को कम करने में मदद कर सकता है। इसका प्रदर्शन, आकार, दक्षता और उपयुक्तता मुख्य सामग्री, वाइंडिंग डिजाइन और परिचालन स्थितियों पर निर्भर करती है।

क्या टोरॉयडल प्रारंभकर्ता सामान्य मोड चोक के समान है?

आवश्यक रूप से नहीं। एक टोरॉयडल प्रारंभ करनेवाला अपने मूल आकार द्वारा एक घटक का वर्णन करता है, जबकि एक सामान्य मोड चोक को उसके विद्युत कार्य और घुमावदार व्यवस्था द्वारा परिभाषित किया जाता है। एक टॉरॉयडल घटक को एक सामान्य मोड चोक के रूप में डिज़ाइन किया जा सकता है, लेकिन प्रत्येक टॉरॉयडल प्रारंभ करनेवाला एक सामान्य मोड चोक नहीं है।

क्या टोरॉयडल इंडक्टर्स को अनुकूलित किया जा सकता है?

हाँ, विनिर्माण क्षमताओं और तकनीकी आवश्यकताओं के आधार पर कस्टम डिज़ाइन संभव हो सकते हैं। विशिष्ट डिज़ाइन विचारों में मुख्य आयाम, मुख्य सामग्री, तार विनिर्देश, घुमावदार मोड़, अधिष्ठापन, वर्तमान रेटिंग और माउंटिंग कॉन्फ़िगरेशन शामिल हैं।

कस्टम कोटेशन के लिए कौन सी जानकारी आवश्यक है?

उपयोगी जानकारी में आवश्यक इंडक्शन, ऑपरेटिंग करंट, ऑपरेटिंग आवृत्ति, आयाम, यदि निर्दिष्ट हो तो कोर सामग्री, माउंटिंग आवश्यकताएं, ऑपरेटिंग तापमान, लक्ष्य अनुप्रयोग और अपेक्षित ऑर्डर मात्रा शामिल हैं। एक डेटाशीट, ड्राइंग, या संदर्भ नमूना भी आवश्यकताओं को स्पष्ट करने में मदद कर सकता है।

ईएमआई दमन के लिए मैं टोरॉयडल प्रारंभ करनेवाला कैसे चुनूं?

सबसे पहले शोर के प्रकार, उसकी आवृत्ति सीमा और प्रासंगिक वर्तमान पथ की पहचान करें। फिर घटक की प्रतिबाधा विशेषताओं, वर्तमान रेटिंग, घुमावदार विन्यास और परजीवी प्रभावों की समीक्षा करें। अंतिम चयन को सर्किट परीक्षण और उचित ईएमआई माप के माध्यम से मान्य किया जाना चाहिए।

एक कस्टम टोरॉयडल इंडक्टर समाधान का अनुरोध करें

किसी विशिष्ट इलेक्ट्रॉनिक अनुप्रयोग के लिए टोरॉयडल प्रारंभ करनेवाला चोक कॉइल की तलाश है?

इंजीनियरिंग समीक्षा के लिए अपने विद्युत विनिर्देश, यांत्रिक ड्राइंग, संदर्भ नमूना, या परियोजना आवश्यकताओं को साझा करें। OEM और ODM विकल्पों का मूल्यांकन आवश्यक प्रदर्शन, विनिर्माण व्यवहार्यता और अनुप्रयोग स्थितियों के अनुसार किया जा सकता है।
