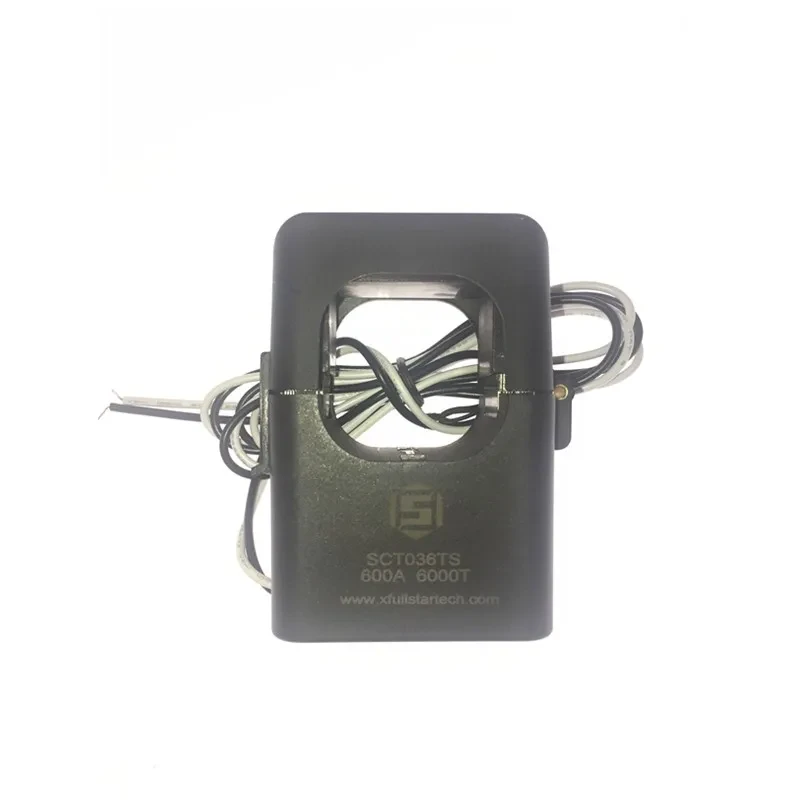

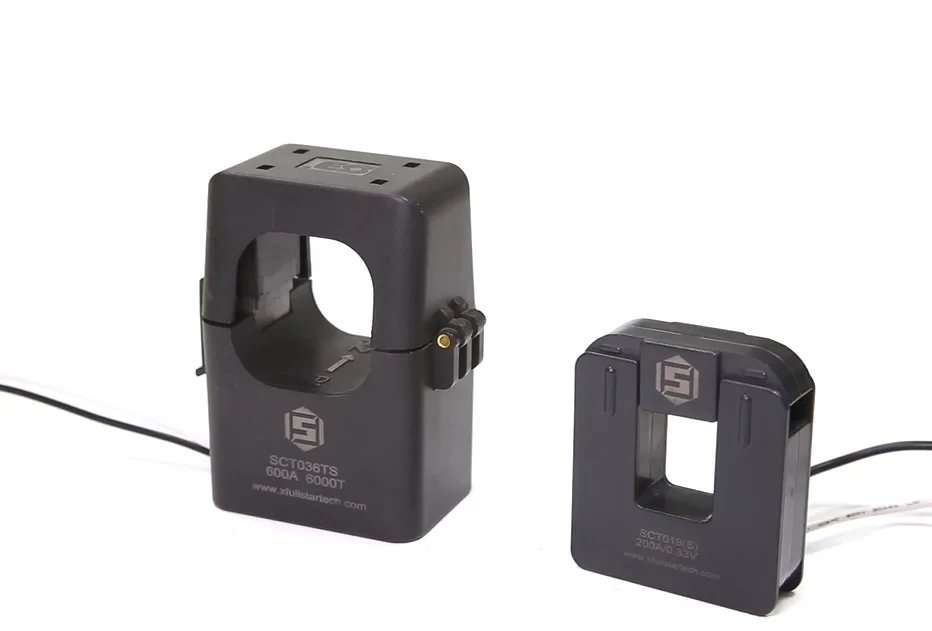

स्प्लिट कोर करंट ट्रांसफार्मर 600ए

गुणवत्ता और मानक ग्राहक निर्मित इलेक्ट्रॉनिक और निष्क्रिय घटक स्प्लिट कोर करंट ट्रांसफार्मर 600ए और समाधान उत्पाद प्रदान करते हुए, फुलस्टार इलेक्ट्रॉनिक्स चीन में एक अग्रणी स्प्लिट कोर करंट ट्रांसफार्मर 600ए निर्माता और आपूर्तिकर्ता है। हमारे कारखाने से थोक इलेक्ट्रॉनिक्स स्प्लिट कोर करंट ट्रांसफार्मर 600ए में आपका स्वागत है।

स्प्लिट कोर करंट ट्रांसफॉर्मर एक खुलने योग्य क्लैंप {{0}ऑन इंडक्शन सेंसर है जिसे तारों को काटे बिना या सर्किट को बंद किए बिना आसानी से स्थापित करने के लिए डिज़ाइन किया गया है। एक विभाजित लौह कोर संरचना की विशेषता के साथ, उच्च प्रत्यावर्ती धारा को मानक निम्न धारा संकेतों में सटीक रूप से परिवर्तित करने के लिए इसे सीधे चलने वाले केबलों और बसबारों पर क्लिप किया जा सकता है। उच्च परिशुद्धता, मजबूत इन्सुलेशन और व्यापक अनुकूलता के साथ, यह 600A वर्तमान ट्रांसफार्मर व्यापक रूप से बिजली माप, ऊर्जा निगरानी, ​​​​औद्योगिक नियंत्रण और विभिन्न विद्युत प्रणालियों के लिए वितरण कैबिनेट नवीनीकरण में उपयोग किया जाता है। इसे वर्तमान ट्रांसफार्मर पर खुले {{5} प्रकार या क्लैंप {{6} के रूप में भी जाना जाता है, 600 ए स्प्लिट कोर सीटी को लाइव सर्किट इंस्टॉलेशन के लिए डिज़ाइन किया गया है। यह मुख्य केबल को डिस्कनेक्ट किए बिना रेटेड 600A AC करंट को मापता है और अलग करता है, जो मौजूदा सर्किट नवीनीकरण परियोजनाओं के लिए बिल्कुल उपयुक्त है।

सिद्धांत एवं संरचना

विद्युत चुम्बकीय प्रेरण सिद्धांत पर काम करते हुए, प्राथमिक लाइव केबल ट्रांसफार्मर कोर से होकर गुजरती है। प्रत्यावर्ती धारा एक चुंबकीय क्षेत्र उत्पन्न करती है और द्वितीयक वाइंडिंग में आनुपातिक कम धारा या वोल्टेज संकेत प्रेरित करती है।

वर्तमान अनुपात सूत्र: I₁ / I₂=N₂ / N₁

• प्राइमरी रेटेड करंट: 0~600A AC
• माध्यमिक मानक आउटपुट: 5A / 1A वर्तमान प्रकार या 0.333V वोल्टेज प्रकार
• विशिष्ट अनुपात: 600/5ए

संरचनात्मक विशेषताएं:

• आसान क्लैम्पिंग इंस्टालेशन के लिए स्थिर और चल हिस्सों के साथ स्प्लिट आयरन कोर
• मजबूत इन्सुलेशन सुरक्षा के लिए ज्वाला {{0}मंदक एबीएस/पीसी आवास
• मानक लंबाई 1~3 मीटर के साथ 2-कोर परिरक्षित माध्यमिक केबल

तकनीकी मापदंड

• प्राइमरी रेटेड करंट: 600A AC
• मापने की सीमा: 5A ~ 780A (130% अधिभार क्षमता)
• सेकेंडरी आउटपुट: 5A / 0.333V / 66.7mA
• सटीकता वर्ग: 0.5 वर्ग (±0.5%) या 1.0 वर्ग (±1%)
• आवृत्ति: 50/60 हर्ट्ज़
• वोल्टेज झेलें: 1 मिनट के लिए 3kV AC
• सुरक्षा ग्रेड: IP20 ~ IP57
• आंतरिक छिद्र: गोल Φ35~Φ50 मिमी / वर्गाकार 50×50 मिमी
• कार्य तापमान: -20 डिग्री ~ +70 डिग्री
